Скачать актуальный прайс на лотки
Наименование продукции | Объём 1 шт., м3 | Вес изделия, в т | Примечание |
Л 4-8 (2970х780х530) | 0,38 | 0,912 | Серия 3.006.1-2.87 |
Л 4д-8 (720х780х530) | 0,09 | 0,23 | Серия 3.006.1-2.87 |
Л 4-15 (2970х780х530) | 0,38 | 0,912 | Серия 3.006.1-2.87 |
Л 4д-15 (720х780х530) | 0,09 | 0,23 | Серия 3.006.1-2.87 |
Л 5-8 (2970х780х680) | 0,44 | 1,12 | Серия 3.006.1-2.87 |
Л 5д-8 (720х780х680) | 0,11 | 0,28 | Серия 3.006.1-2.87 |
Л 6-8 (2970х1160х530) | 0,45 | 1,73 | Серия 3.006.1-2.87 |
Л 6д-8 (720х1160х530) | 0,11 | 0,28 | Серия 3.006.1-2.87 |
Л 6-11 (2970х1160х530) | 0,45 | 1,73 | Серия 3.006.1-2.87 |
Л 6-15 (2970х1160х530) | 0,45 | 1,73 | Серия 3.006.1-2.87 |
Л 6д-15 (720х1160х530) | 0,11 | 0,28 | Серия 3.006.1-2.87 |
Л 7-8 (2970х1160х680) | 0,55 | 1,4 | Серия 3.006.1-2.87 |
Л 7д-8 (720х1160х680) | 0,14 | 0,35 | Серия 3.006.1-2.87 |
Л 8-8 (2970х1160х1000) | 0,78 | 1,9 | Серия 3.006.1-2.87 |
Л 8д-8 (720х1160х1000) | 0,2 | 0,5 | Серия 3.006.1-2.87 |
Л 8-11 (2970х1160х1000) | 0,78 | 1,9 | Серия 3.006.1-2.87 |
Л 8д-11 (720х1160х1000) | 0,2 | 0,5 | Серия 3.006.1-2.87 |
Л 8-15 (2970х1160х1000) | 0,78 | 1,9 | Серия 3.006.1-2.87 |
Л 8д-15 (720х1160х1000) | 0,2 | 0,5 | Серия 3.006.1-2.87 |
Л 11-8 (2970х1480х700) | 0,72 | 1,73 | Серия 3.006.1-2.87 |
Л 11д-8 (720х1480х700) | 0,18 | 0,45 | Серия 3.006.1-2.87 |
Л 11-11 (2970х1480х700) | 0,72 | 1,73 | Серия 3.006.1-2.87 |
Л 11-15 (2970х1480х700) | 0,72 | 1,73 | Серия 3.006.1-2.87 |
Л 11д-15 (720х1480х700) | 0,18 | 0,45 | Серия 3.006.1-2.87 |
Л 14-8 (2970х1840х570) | 0,93 | 2,4 | Серия 3.006.1-2.87 |
Л 14д-8 (720х1840х1570) | 0,23 | 0,58 | Серия 3.006.1-2.87 |
Л 15-8 (2970х1840х570) | 0,99 | 2,4 | Серия 3.006.1-2.87 |
Л 15-11 (2970х1840х720) | 0,99 | 2,4 | Серия 3.006.1-2.87 |
Л 15д-11 (720х1840х720) | 0,25 | 0,63 | Серия 3.006.1-2.87 |
Л 16-8 (2970х1840х1030) | 1,26 | 3,15 | Серия 3.006.1-2.87 |
Л 16д-8 (720х1840х1030) | 0,32 | 0,8 | Серия 3.006.1-2.87 |
Л 16-11 (2970х1840х1030) | 1,26 | 3,15 | Серия 3.006.1-2.87 |
Л 16д-11 (720х1840х1030) | 0,32 | 0,8 | Серия 3.006.1-2.87 |
Л 16-15 (2970х1840х1030) | 1,26 | 3,15 | Серия 3.006.1-2.87 |
Л 17-8 (2970х1840х1330) | 1,5 | 3,75 | Серия 3.006.1-2.87 |
Л 17д-8 (720х1840х1330) | 0,38 | 0,95 | Серия 3.006.1-2.87 |

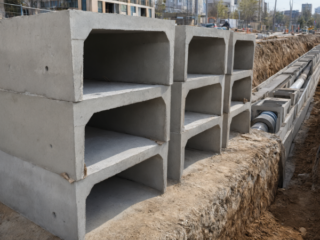

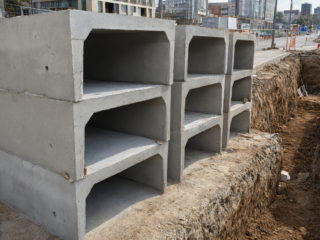

Лотки теплотрасс
Лотки теплотрасс маркировки Л производятся в соответствии с серией 3.006.1 и предназначаются в основном для укладки под землей каналов КЛ, трубопроводов различного назначения, теплотрасс, электро и телефонных кабелей и т.д.
КЛ каналы состоят из лотков со съемными крышками. КЛп каналы – из крышек и лотков лежащих на них. КЛс каналы – из лотков, опирающихся друг на друга (верхних и нижних) и закрепляемых с помощью металлических швеллеров. Такие каналы еще называют проходными, т.к. внутри них можно свободно передвигаться взрослому человеку. Высота данных каналов должна быть равна 180 см и более. Такие изделия пользуются большим спросом, т.к. мало кто из существующих производителей могут их выпускать.
Альтернативой железобетонных лотков служат каналы из кирпичной кладки, но они технологически менее прочны и более трудозатратны. По сравнению с ними, железобетонные лотки имеют ряд преимуществ:
- — цена канала значительно ниже,
- — скорость укладки намного выше,
- — несущая способность канала выше,
- — за счет деформационных швов и гидроизоляции стала возможна укладка канала в сейсмоактивных зонах, при плавающем грунте, а также в условиях наличия грунтовых вод.
При сооружении лотковых элементов необходимо учитывать ряд особенностей. Так, в качестве подкладки под железобетонные лотки применяют песчаную подушку толщиной 90-100мм. Установка лотков и крышек к ним, осуществляется с помощью специально изготовленных S-образных арматурных крюков, продеваемых в строповочные отверстия железобетонных лотков. Крышки (плиты покрытия) производятся кассетным способом, в соответствии с этим петли в них закладываются с торцов, а не сверху как в плитах перекрытий. В качестве основы подкладки под трубопроводы внутри лотковых систем рекомендуется применять опорные подушки ОП, либо иные материалы, например, обрезки металлической трубы, швеллера или балок.
Швы между канальных лотков и крышек рекомендуется заполнять бетоном марки М-50 или выше. Строповочные отверстия в лотках также блокируются бетоном марки М-50. Все наружные поверхности лотков и каналов обрабатываются гидроизоляцией в качестве защиты от грунтовых и дождевых вод. При укладке железобетонных лотков протяженностью свыше 50 метров, а также в местах изменения нагрузки, рекомендуется делать так называемые деформационные швы, которые повышают несущую способность канала и избежать его разрушения вследствие сдвигов почв. Обратную засыпку грунта производят слоями по 20-30 см одновременно с двух сторон канала, чтобы избежать возможных сдвигов и перекосов в местах швов.
Маркировка лотков расшифровывается таким образом:
Л-4-15/2, где Л-4 – типовой размер лотка;
15 – расчетная вертиканая нагрузка равная 15тс/м2;
/2 – длина лотка составляет половину от номинальных 6 метров, т.е. 3 метра.
Следует также учитывать, что вертикальная нагрузка на лоток не совпадает с вертикальной нагрузкой на крышку, поэтому совмещение материалов для устройства каждого конкретного канала проводится под определенно требуемую нагрузку отдельно для каждого укладываемого канала.
Маркировка крышек лотка расшифровывается следующим образом: П-11-8, где П-11 – типовой размер крышки; 8 – расчетная вертикальная нагрузка и составляет 800 кгс/м2. Номенклатурная длина крышки, в отличие от лотка равна 3 метра.
Следует учитывать тот факт, что некоторые крышки меньших размеров могут нести нагрузку только в одном направлении, так как при их производстве применяются не армосетки, а отдельные прутья, которые лежат в бетоне вдоль длины плиты.
Относительно низкая стоимость, долгий срок эксплуатации и очень высокое качество существенно расширяют распространение каналов различного назначения и ливневых отводов из железобетонных лотков.
